Cách đọc nhãn dây tăng đơ: Hiểu đúng thông số LC, SHF, STF để chằng hàng an toàn

LC, SHF, STF hay EN 12195-2 là những thông số thường xuất hiện trên nhãn dây tăng đơ nhưng không phải người sử dụng nào cũng hiểu đúng. Bài viết này giải thích chi tiết ý nghĩa của từng thông số và hướng dẫn cách nhận biết nhãn dây đạt chuẩn.

I. Tại sao nhãn dây tăng đơ lại là "giấy khai sinh" của thiết bị?

Nhãn nhận diện là thành phần bắt buộc của bộ dây tăng đơ chằng hàng theo tiêu chuẩn EN 12195-2. Đây là nơi thể hiện các thông số kỹ thuật quan trọng liên quan đến khả năng làm việc của hệ thống dây chằng, đồng thời cung cấp thông tin giúp nhận diện và truy xuất nguồn gốc sản phẩm.

Trong thực tế, khả năng làm việc của dây tăng đơ không thể đánh giá dựa vào chiều rộng dây đai, màu sắc hoặc kích thước bộ tăng đơ. Hai bộ dây có hình thức tương tự nhau vẫn có thể có khả năng chằng buộc khác nhau do sử dụng vật liệu, phụ kiện hoặc quy trình sản xuất khác nhau. Vì vậy, việc kiểm tra các thông số được công bố trên nhãn luôn là bước đầu tiên khi đánh giá một bộ dây tăng đơ.

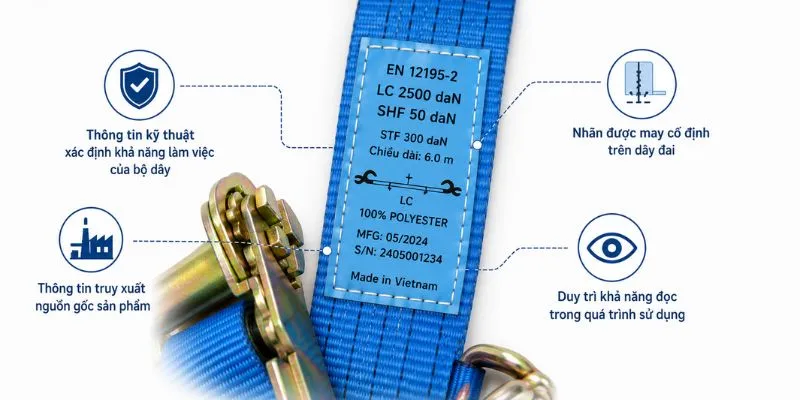

Theo EN 12195-2, nhãn phải được may cố định trên dây đai và duy trì khả năng đọc được trong quá trình sử dụng. Những thông tin này là cơ sở để xác định khả năng làm việc của bộ dây, đối chiếu với yêu cầu chằng buộc và kiểm tra sự phù hợp của sản phẩm đối với từng ứng dụng vận chuyển cụ thể.

Khi kiểm tra dây tăng đơ trước khi sử dụng, tình trạng của nhãn cần được đánh giá cùng với dây đai, bộ tăng đơ và các phụ kiện liên kết. Chỉ nên sử dụng những bộ dây có nhãn còn nguyên vẹn, thông tin rõ ràng và dễ đọc. Nếu nhãn bị rách, mất hoặc không còn đọc được các thông số kỹ thuật, việc xác định chính xác khả năng làm việc của bộ dây sẽ không còn đảm bảo.

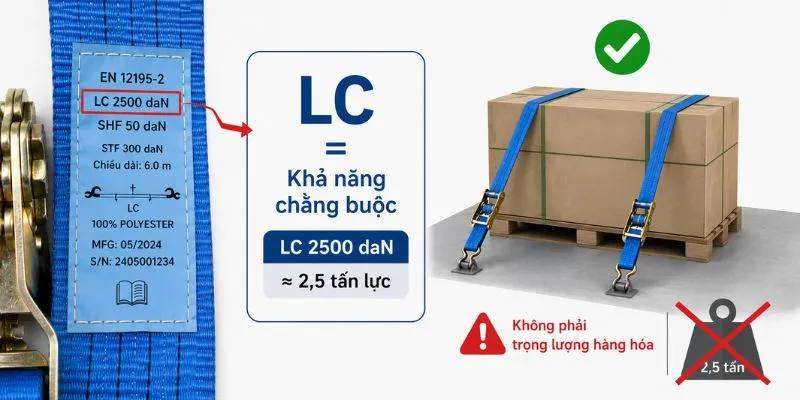

II. Giải mã thông số Lashing Capacity (LC) – Khả năng chằng buộc

LC (Lashing Capacity) là thông số quan trọng nhất trên nhãn dây tăng đơ. Đây là giá trị cho biết bộ dây được phép làm việc ở mức tải nào trong quá trình chằng buộc hàng hóa. Khi tính toán số lượng dây cần sử dụng cho một lô hàng, LC luôn là thông số được ưu tiên kiểm tra đầu tiên.

Trên nhãn, LC thường được thể hiện bằng:

• daN (decanewton)
• kN (kilonewton)

Quy đổi thông dụng:

• 1 daN ≈ 1 kg lực
• 1000 daN ≈ 1 tấn lực

Ví dụ:

• LC 1000 daN ≈ 1 tấn lực
• LC 2500 daN ≈ 2,5 tấn lực
• LC 5000 daN ≈ 5 tấn lực

Tuy nhiên, LC không phải là trọng lượng hàng hóa mà bộ dây có thể giữ được. Đây là điểm rất nhiều người mới sử dụng dây tăng đơ thường hiểu nhầm. Ví dụ, một bộ dây có LC 2500 daN không có nghĩa là chỉ cần một dây là có thể cố định an toàn một kiện hàng nặng 2,5 tấn. Hiệu quả chằng buộc còn phụ thuộc vào nhiều yếu tố khác như cách chằng dây, góc đặt dây, số lượng dây sử dụng, độ ma sát giữa hàng hóa và mặt sàn cũng như khả năng chịu tải của điểm neo. Vì vậy, LC nên được hiểu là khả năng làm việc của bộ dây tăng đơ, không phải tải trọng hàng hóa mà dây có thể giữ trong mọi trường hợp.

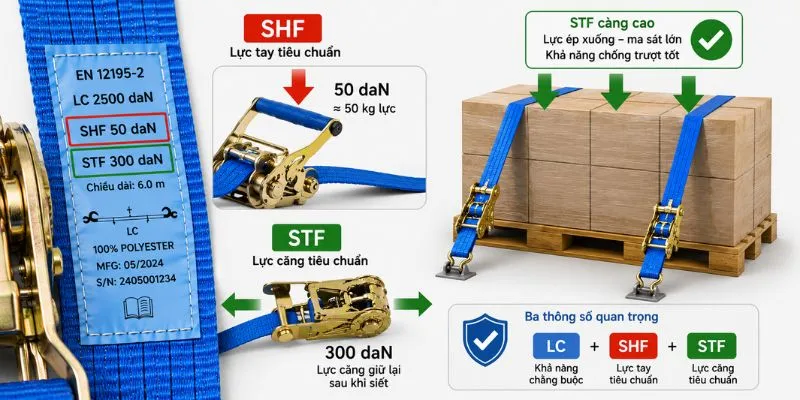

III. Hiểu về SHF và STF - Bộ đôi quyết định lực siết

Bên cạnh LC, trên nhãn dây tăng đơ còn có hai thông số thường khiến nhiều người nhầm lẫn là SHF và STF. Mặc dù không phản ánh khả năng chịu tải của dây đai như LC, đây lại là những thông số liên quan trực tiếp đến khả năng tạo lực siết và giữ ổn định hàng hóa trong quá trình vận chuyển.

Standard Hand Force (SHF) - Lực tay tiêu chuẩn

SHF là lực tác động lên tay cầm của bộ tăng đơ trong quá trình siết dây. Theo EN 12195-2, giá trị này được tiêu chuẩn hóa nhằm đảm bảo mọi phép thử của nhà sản xuất được thực hiện trong cùng điều kiện.

Giá trị SHF tiêu chuẩn:

• 500 N
• 50 daN
• Khoảng 50 kg lực

Nói đơn giản, SHF là lực đầu vào do người vận hành tạo ra khi siết tăng đơ. Giá trị này được sử dụng để xác định STF và đánh giá hiệu quả làm việc của cơ cấu tăng đơ.

Trong quá trình sử dụng, không nên:

• Dùng ống thép nối dài tay tăng đơ.
• Dùng thanh sắt để tạo đòn bẩy.
• Tự ý gia tăng lực siết vượt quá thiết kế ban đầu.

Những cách làm trên có thể làm hỏng cơ cấu bánh cóc, biến dạng tay tăng đơ hoặc tạo ứng suất vượt quá khả năng thiết kế của hệ thống dây chằng.

Standard Tension Force (STF) - Lực căng tiêu chuẩn

Nếu SHF là lực đầu vào thì STF là kết quả đầu ra của bộ tăng đơ. Khi người vận hành siết dây bằng lực SHF tiêu chuẩn, cơ cấu bánh cóc sẽ tạo ra lực căng trong dây đai. Sau khi ngừng siết và nhả tay khỏi cần tăng đơ, một phần lực căng vẫn được duy trì trong hệ thống dây chằng. Giá trị lực căng còn lại này được gọi là STF.

Đối với phương pháp chằng ép từ trên xuống (Top-over Lashing), STF là một trong những thông số quan trọng nhất trên nhãn dây tăng đơ vì nó quyết định khả năng ép hàng hóa xuống mặt sàn.

Khi STF tăng:

• Lực ép xuống hàng hóa tăng.
• Ma sát giữa hàng hóa và mặt sàn tăng.
• Khả năng chống trượt tăng.
• Hiệu quả chằng ép được cải thiện.

Ngược lại, STF thấp sẽ làm giảm hiệu quả giữ hàng ngay cả khi bộ dây có LC cao.

Cần lưu ý rằng STF chủ yếu có ý nghĩa đối với phương pháp chằng ép từ trên xuống. Đối với phương pháp chằng trực tiếp, khả năng giữ tải phụ thuộc nhiều hơn vào LC của hệ thống dây chằng và khả năng chịu tải của các điểm neo.

Khi đánh giá một bộ dây tăng đơ, nên xem xét đồng thời:

• LC - Khả năng chằng buộc.
• SHF - Lực tay tiêu chuẩn.
• STF - Lực căng duy trì sau khi siết.

Ba thông số này phản ánh tương đối đầy đủ khả năng làm việc của bộ dây tăng đơ theo EN 12195-2.

IV. Các ký hiệu và thông tin quan trọng khác trên nhãn

Ngoài LC, SHF và STF, nhãn dây tăng đơ còn cung cấp nhiều thông tin kỹ thuật liên quan đến vật liệu sản xuất, điều kiện sử dụng và khả năng truy xuất nguồn gốc sản phẩm.

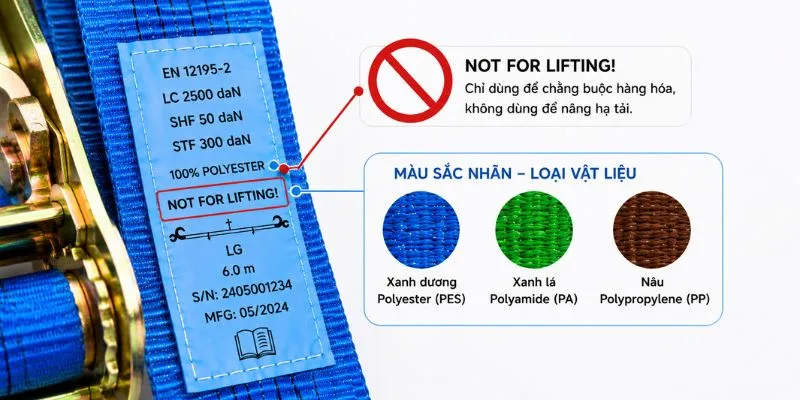

Cảnh báo "Not for lifting!"

Đây là cảnh báo bắt buộc trên dây tăng đơ chằng hàng đạt chuẩn EN 12195-2.

Ý nghĩa của cảnh báo:

• Chỉ sử dụng để chằng buộc hàng hóa.
• Không sử dụng để nâng hạ tải.
• Không sử dụng thay thế cáp cẩu hoặc sling cẩu hàng.

Mặc dù dây tăng đơ có khả năng chịu lực lớn, sản phẩm không được thiết kế theo tiêu chuẩn thiết bị nâng hạ. Việc sử dụng sai mục đích có thể dẫn đến mất an toàn nghiêm trọng.

Vật liệu và màu sắc nhãn

Màu sắc nhãn cho biết loại vật liệu được sử dụng để sản xuất dây đai. Màu nhãn:

• Xanh dương là vật liệu Polyester (PES)
• Xanh lá cây là vật liệu Polyamide (PA)
• Nâu là vật liệuPolypropylene (PP)

Trong các loại vật liệu trên, Polyester (PES) được sử dụng phổ biến nhất cho dây tăng đơ chằng hàng nhờ: độ bền kéo cao, độ giãn thấp, khả năng chống ẩm tốt và khả năng làm việc ổn định ngoài trời.

Độ giãn dài (Elongation)

Độ giãn dài phản ánh mức độ biến dạng của dây đai khi chịu tải. Theo EN 12195-2, độ giãn dài không được vượt quá 7% tại tải trọng LC. Giới hạn này giúp duy trì lực siết ổn định trong suốt quá trình vận chuyển và hạn chế hiện tượng hàng hóa bị dịch chuyển do dây đai bị giãn quá mức.

Mã truy xuất (Traceability Code)

Mỗi bộ dây đạt chuẩn thường được gắn mã truy xuất nhằm phục vụ công tác quản lý chất lượng và truy xuất nguồn gốc sản phẩm. Thông qua mã này, nhà sản xuất có thể xác định:

• Lô sản xuất.
• Thời gian sản xuất.
• Nguồn nguyên liệu.
• Hồ sơ kiểm soát chất lượng liên quan.

Chiều dài dây (LG, LGF, LGL)

Một số nhà sản xuất thể hiện chiều dài dây bằng các ký hiệu tiêu chuẩn:

• LG (Length Overall): Tổng chiều dài bộ dây tăng đơ.
• LGF (Fixed Length): Chiều dài phần dây cố định gắn với bộ tăng đơ.
• LGL (Loose Length): Chiều dài phần dây điều chỉnh hoặc phần dây tự do.

Các thông số này giúp lựa chọn đúng chiều dài dây cho từng phương án chằng buộc và hỗ trợ tính toán phạm vi làm việc của bộ dây.

V. Cách nhận biết một chiếc nhãn đạt chuẩn EN 12195-2

Một nhãn dây tăng đơ đạt chuẩn phải thể hiện đầy đủ các thông tin kỹ thuật cần thiết để nhận dạng và đánh giá khả năng làm việc của sản phẩm. Các thông tin bắt buộc thường bao gồm:

• Tên hoặc mã nhận diện nhà sản xuất.
• Năm sản xuất.
• Tiêu chuẩn EN 12195-2.
• Giá trị LC.
• Giá trị SHF.
• Giá trị STF.
• Vật liệu dây đai.
• Chiều dài dây.
• Mã truy xuất nguồn gốc (nếu có).

Ngoài nội dung kỹ thuật, tình trạng của nhãn cũng cần được kiểm tra. Một nhãn còn đủ điều kiện sử dụng cần:

• Được may cố định trên dây đai.
• Thông tin còn đọc được rõ ràng.
• Không bị rách hoặc mất góc.
• Không bị phai màu.
• Không bị mài mòn do ma sát.

Nếu nhãn bị mất hoặc không còn đọc được thông tin, việc xác định chính xác các đặc tính kỹ thuật của bộ dây sẽ không còn đảm bảo. Vì lý do đó, các bộ dây không còn khả năng nhận dạng thông số thường không được sử dụng trong những ứng dụng yêu cầu tuân thủ EN 12195-2.

VI. Kết luận

Nhãn dây tăng đơ cung cấp các thông số kỹ thuật quan trọng để đánh giá khả năng làm việc của hệ thống dây chằng. Việc hiểu đúng các thông số như LC, SHF và STF giúp lựa chọn loại dây phù hợp với từng yêu cầu chằng buộc và sử dụng thiết bị đúng theo giới hạn thiết kế.

Trước khi sử dụng, cần kiểm tra tình trạng dây đai, bộ tăng đơ, móc liên kết, điểm neo và nhãn nhận diện để đảm bảo hệ thống chằng buộc đáp ứng yêu cầu an toàn trong quá trình vận chuyển.
